Praxiswissen

Wellen beim Heißdrahtschneiden vermeiden

Wellen auf der Schnittfläche sind kein Zufall. Die Ursache ist fast immer dieselbe - und die Lösung einfacher als gedacht.

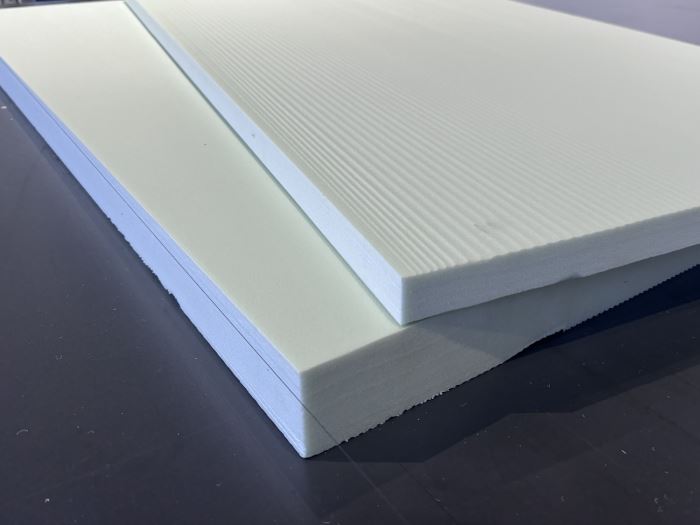

Wellen entstehen nicht zufällig

Viele Anwender bemerken Wellen auf der Schnittfläche und suchen die Ursache bei der Maschine oder dem Material. In den meisten Fällen liegt die Ursache woanders: der Draht schwingt im Material. Diese Schwingung überträgt sich als Welle auf die Schnittfläche. Das Gute: die Ursachen sind bekannt und die Lösungen meist einfach.

Die häufigsten Ursachen für Wellenbildung

Zu lange Drahtlänge - langer Draht schwingt stärker als kurzer
Zu hohe Schnittgeschwindigkeit - Draht berührt Material und löst sich ruckartig
Alter Draht - wird mit der Zeit länger; Federn können die Längenänderung irgendwann nicht mehr kompensieren und der Draht schwingt im Material
Falsche Federn - können die Drahtlängenänderung beim Schneiden nicht aufnehmen; gleiche Folge wie alter Draht
Inhomogenes Material - härtere oder feuchtere Bereiche im Block erhöhen lokal den Schnittwiderstand

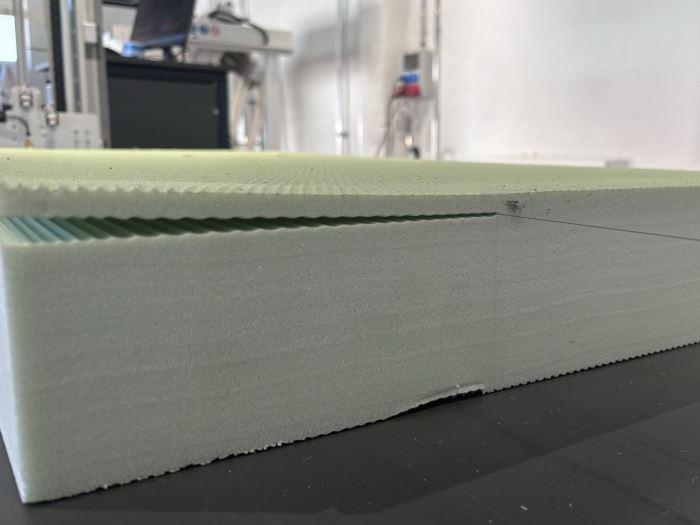

Warum XPS besonders anfällig ist

XPS und Styrodur reagieren deutlich empfindlicher auf instabile Drahtbedingungen als normales EPS-Styropor. Das Material hat eine gleichmäßigere Struktur als EPS - das macht Oberflächenfehler sofort sichtbar. Schon kleinste Schwingungen des Drahts hinterlassen sichtbare Spuren. Wer XPS schneidet muss deshalb besonders auf kurze Drahtlängen, richtige Schnittgeschwindigkeit und korrekt gewählte Federn achten.

Lösung 1: Kürzere Drahtlänge wählen

Die effektivste Lösung gegen Wellenbildung ist eine kürzere Drahtlänge. Ein kurzer Draht schwingt erheblich weniger als ein langer - selbst wenn der Draht kurz am Material hängt, fällt die Schwingung kaum ins Gewicht. Wer regelmäßig XPS schneidet sollte die kleinstmögliche Drahtlänge für sein Werkstückformat wählen.

Lösung 2: Schnittgeschwindigkeit und Temperatur richtig einstellen

Eine zu hohe Schnittgeschwindigkeit ist häufig mitverantwortlich für Wellenbildung. Bei zu hoher Geschwindigkeit bleibt der Draht kurz am Material hängen - genug um eine Schwingung auszulösen. Richtwerte einhalten: XPS und Styrodur ca. 350-400 mm/min, EPS ca. 450-500 mm/min. Dann die Temperatur entsprechend abstimmen bis der Schnittspalt konstant ca. 2 mm beträgt. Geschwindigkeit und Temperatur nicht beliebig erhöhen - das bringt den Draht in den Grenzbereich und verursacht genau diese Wellen.

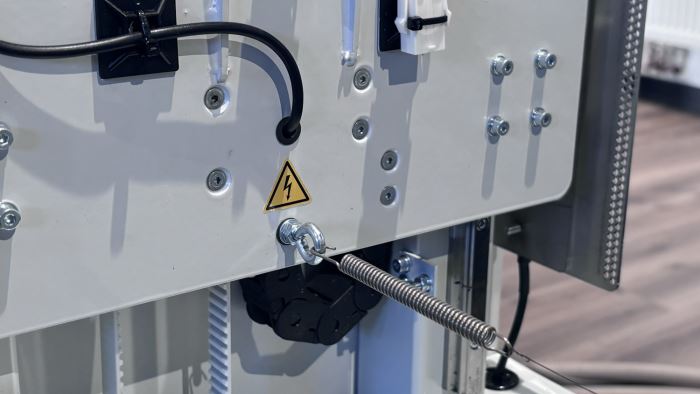

Lösung 3: Feder prüfen und Draht erneuern

Eine häufig übersehene Ursache für Wellenbildung sind Federn die nicht zur Anwendung passen oder die ihren Kompensationsweg erschöpft haben. Der Schneidedraht dehnt sich beim Erhitzen aus und zieht sich beim Abkühlen zusammen - die Feder muss diese Längenänderung kontinuierlich ausgleichen. Zwei typische Probleme: Erstens - alter Draht: Mit der Zeit wird der Schneidedraht dauerhaft länger. Irgendwann reicht der Federweg nicht mehr aus um die Längenänderung zu kompensieren. Der Draht hängt durch und schwingt. Lösung: Draht erneuern. Zweitens - falsche Feder: Für 4-Achs-Schnitte werden weiche Federn (soft spring) benötigt die eine Drahtlängenänderung von bis zu 150 mm aufnehmen können - der Draht muss bei Konturschnitten unterschiedlich lang sein können. Für 2-Achs-Parallelschnitte kommen harte Federn (hard spring) zum Einsatz die den Draht straff halten. Wird die falsche Feder verbaut kann sie die Längenänderung nicht aufnehmen und der Draht schwingt.

Lösung 4: Material prüfen

Manchmal liegt die Ursache im Material selbst. EPS-Blöcke können innen feucht sein - besonders wenn sie frisch hergestellt oder falsch gelagert wurden. Feuchte Bereiche haben einen anderen Schnittwiderstand als trockene. Der Draht trifft dann auf wechselnden Widerstand, hängt kurz und schwingt. Wenn alle anderen Ursachen ausgeschlossen sind: Material auf Feuchtigkeit und Homogenität prüfen. Frische oder feuchte Blöcke vor dem Schneiden ausreichend trocknen lassen.

Häufige Fragen

Die wichtigsten Fragen und Antworten zu diesem Thema.

Fragen anzeigen

Warum entstehen Wellen auf meiner Schnittfläche?

Wellen entstehen wenn der Draht im Material schwingt. Die häufigsten Ursachen: zu lange Drahtlänge, zu hohe Schnittgeschwindigkeit, alter Draht der zu lang geworden ist, falsche Federn oder inhomogenes Material.

Warum entstehen Wellen besonders beim XPS-Schneiden?

XPS und Styrodur reagieren deutlich empfindlicher auf Drahtschwingungen als EPS. Die gleichmäßige Materialstruktur macht selbst kleine Schwingungen sofort als Wellen sichtbar. Lösung: kürzere Drahtlänge und Schnittgeschwindigkeit ca. 350-400 mm/min einhalten.

Welche Drahtlänge verhindert Wellen?

Je kürzer der Draht, desto weniger schwingt er. Immer die kleinstmögliche Drahtlänge für das Werkstückformat wählen. Kurze Drähte produzieren sauberere Oberflächen als lange - besonders bei XPS und Styrodur.

Kann ein alter Draht Wellen verursachen?

Ja. Mit der Zeit wird der Schneidedraht dauerhaft länger. Irgendwann können die Federn die Längenänderung nicht mehr kompensieren - der Draht hängt durch und schwingt. Lösung: Draht erneuern.

Welche Feder brauche ich für meinen Heißdraht?

Das hängt von der Anwendung ab. Für 4-Achs-Konturschnitte: weiche Feder (soft spring) - sie kann Drahtlängenänderungen von bis zu 150 mm aufnehmen. Für 2-Achs-Parallelschnitte: harte Feder (hard spring) - sie hält den Draht straff. Eine falsche Feder kann die Längenänderung nicht aufnehmen und der Draht schwingt.

Kann feuchtes Material Wellen verursachen?

Ja. Feuchte EPS-Blöcke haben lokal unterschiedlichen Schnittwiderstand. Der Draht trifft auf wechselnden Widerstand, hängt kurz und schwingt. Frische oder feuchte Blöcke vor dem Schneiden ausreichend trocknen lassen.
