Was beim Heißdrahtschneiden wirklich zählt

Viele Kunden vergleichen Maschinen nach ihrer maximalen Verfahrgeschwindigkeit. Beim Heißdrahtschneiden ist das weitgehend irrelevant. Die Maschinenverfahrgeschwindigkeit beschreibt die Leerfahrt ohne Schneidvorgang – beim Heißdrahtschneiden gibt es kaum Leerfahrten. Was wirklich zählt ist die Schnittgeschwindigkeit: wie schnell der heiße Draht durch das Material fährt. Und die wird nicht durch die Motorleistung bestimmt, sondern durch das Material und die Drahttemperatur.

Das physikalische Prinzip

Ein heißer Schneidedraht schmilzt thermisch schneidbares Material vor sich weg. Im Idealfall berührt der Draht das Material nie direkt – er schmilzt es auf Distanz. Entsteht ein konstanter Schnittspalt von ca. 2 mm, läuft der Schnitt optimal: saubere Oberflächen, scharfe Kanten, hohe Maßhaltigkeit. Ist der Schnittspalt zu klein, berührt der Draht das Material – schlechte Oberflächen und Maßabweichungen sind die Folge. Ist er zu groß, geht Genauigkeit verloren.

Richtwerte Schnittgeschwindigkeit

So wird die Schnittgeschwindigkeit richtig eingestellt

Die Schnittgeschwindigkeit wird nicht theoretisch berechnet sondern praktisch am Material eingestellt. Vorgehen: Zuerst die Schnittgeschwindigkeit festlegen – als Richtwert die Tabellenwerte nutzen. Dann einen Probeschnitt durchführen und den Schnittspalt beobachten. Ist der Spalt kleiner als 2 mm, Drahttemperatur erhöhen. Ist er größer als 2 mm, Temperatur reduzieren. So lange wiederholen bis der Schnittspalt konstant ca. 2 mm beträgt. Das Material kann je nach Raumgewicht und Hersteller unterschiedlich reagieren – deshalb immer praktisch einstellen, nicht theoretisch vorgeben.

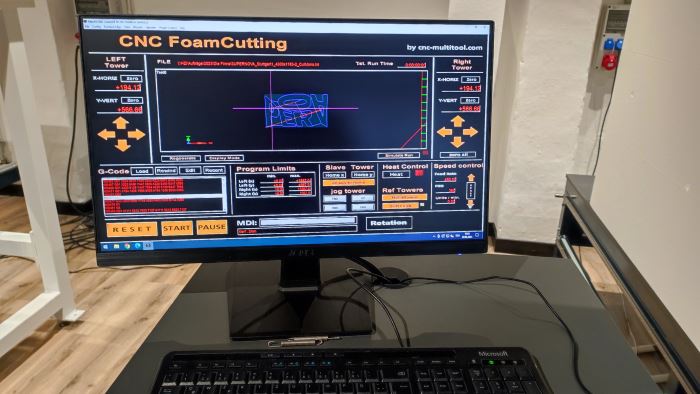

Steuerungsbildschirm mit Geschwindigkeitseinstellung beim Heißdrahtschneiden

Drahttemperatur über das Netzteil einstellen

Die Drahttemperatur wird über das Netzteil eingestellt. Netzteile haben zwei Regler: einen für die Spannung (Volt) und einen für den Strom (Ampere). Unsere Empfehlung: Volt voll aufdrehen und den Ampere-Regler auf ca. 2.3–2.4 A als Startwert einstellen. Dann einen Probeschnitt durchführen und den Schnittspalt messen. Ist der Spalt kleiner als 2 mm, Ampere leicht erhöhen. Ist er größer als 2 mm, Ampere leicht reduzieren. So lange anpassen bis konstant ca. 2 mm Schnittspalt erreicht sind. Der genaue Ampere-Wert hängt vom Material, der Drahtlänge und dem verwendeten Draht ab – der Startwert von 2.3–2.4 A ist ein bewährter Richtwert.

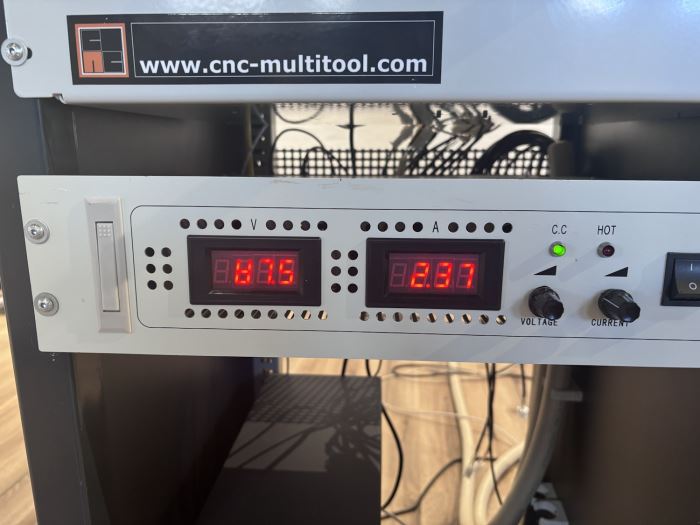

Netzteil mit Volt- und Ampere-Regler für Heißdrahtschneidemaschine

Warum XPS langsamer geschnitten werden muss

XPS und Styrodur reagieren grundlegend anders auf Wärme als EPS-Styropor. Das Material leitet die Wärme schlechter ab und reagiert empfindlicher auf instabile Drahtbedingungen. Bei zu hoher Schnittgeschwindigkeit berührt der Draht das Material kurz, hängt leicht und löst sich wieder – sichtbare Wellen entstehen. Mit ca. 350–400 mm/min und dem richtigen Schnittspalt lässt sich XPS präzise und sauber schneiden.

Maximale Verfahrgeschwindigkeit ist kein Kaufargument

Beim Heißdrahtschneiden schneidet der Draht kontinuierlich – es gibt kaum Leerfahrten zwischen den Schnitten. Die maximale Maschinenverfahrgeschwindigkeit spielt daher in der Praxis kaum eine Rolle. Wer Maschinen nach diesem Wert vergleicht, vergleicht das Falsche.

Automatischer Stromregler – konstante Qualität

Netzspannungsschwankungen können die Drahttemperatur verändern und die Schnittqualität beeinflussen. Der automatische Stromregler gleicht diese Schwankungen mikroprozessorgesteuert aus. Er passt sich automatisch an Drahtlänge und Material an und hält die Temperatur konstant. Das Ergebnis: gleichbleibende Schnittqualität über den gesamten Produktionstag – unabhängig von Stromschwankungen im Netz.

Automatischer Stromregler für CNC-Heißdrahtschneidemaschine

Die Praxisregel von cnc-multitool

Immer zuerst die Schnittgeschwindigkeit festlegen – dann die Temperatur über den Ampere-Regler anpassen. Nie umgekehrt. Die Temperatur ist das Stellrad für den Schnittspalt, die Geschwindigkeit bestimmt die Produktivität. Beide müssen aufeinander abgestimmt sein. Und: immer am realen Material einstellen – Tabellenwerte sind Richtwerte, kein Ersatz für den Probeschnitt.

Häufige Fragen

Wie schnell kann ich Styropor mit dem Heißdraht schneiden?

EPS und Styropor lassen sich mit ca. 450–500 mm/min schneiden. Das ist ein Richtwert – je nach Raumgewicht und Drahtlänge kann die optimale Geschwindigkeit abweichen. Immer praktisch am Material einstellen und den Schnittspalt beobachten.

Wie schnell kann ich XPS und Styrodur schneiden?

XPS und Styrodur lassen sich mit ca. 350–400 mm/min schneiden. XPS reagiert anders auf Wärme als EPS und muss langsamer geschnitten werden, um Wellen zu vermeiden. Die Richtwerte gelten bei einer Drahtlänge bis ca. 1250 mm – bei längeren Drähten entsprechend anpassen.

Warum muss XPS langsamer geschnitten werden als EPS?

XPS und Styrodur reagieren anders auf Wärme als EPS. Das Material leitet Wärme schlechter ab und reagiert empfindlicher auf instabile Drahtbedingungen. Bei zu hoher Geschwindigkeit entstehen Wellen. Richtwert für XPS: ca. 350–400 mm/min.

Was ist der optimale Schnittspalt beim Heißdrahtschneiden?

Der ideale Schnittspalt beträgt ca. 2 mm. Der Draht schmilzt das Material vor sich weg ohne es direkt zu berühren. Ist der Spalt kleiner als 2 mm, Temperatur erhöhen. Ist er größer, Temperatur reduzieren.

Wie stelle ich die Drahttemperatur richtig ein?

Netzteile haben zwei Regler: Volt und Ampere. Volt voll aufdrehen, Ampere auf ca. 2.3–2.4 A als Startwert einstellen. Probeschnitt durchführen und Schnittspalt prüfen: Spalt kleiner als 2 mm – Ampere erhöhen. Spalt größer als 2 mm – Ampere reduzieren. So lange anpassen bis konstant ca. 2 mm Schnittspalt erreicht sind.

Was mache ich wenn das Material ein höheres Raumgewicht hat?

Bei höherem Raumgewicht die Temperatur erhöhen – nicht die Geschwindigkeit reduzieren. Das Ziel bleibt immer der 2 mm Schnittspalt. Ampere leicht erhöhen bis der Schnittspalt wieder ca. 2 mm beträgt.

Ist die maximale Verfahrgeschwindigkeit einer Maschine ein wichtiges Kaufkriterium?

Nein. Beim Heißdrahtschneiden gibt es kaum Leerfahrten – der Draht schneidet kontinuierlich. Die maximale Maschinenverfahrgeschwindigkeit spielt in der Praxis kaum eine Rolle. Entscheidend sind Drahtlänge, Maschinenqualität und Software.

Was macht ein automatischer Stromregler?

Der automatische Stromregler gleicht Netzspannungsschwankungen mikroprozessorgesteuert aus und hält die Drahttemperatur konstant. Das sorgt für gleichbleibende Schnittqualität über den gesamten Produktionstag – unabhängig von Stromschwankungen.
