Für EPS, Neopor und XPS. Mit Rollenbahnen, Längenanschlag und vertikal geführtem Schneiddraht.
Bevor Blöcke und Platten weiterverarbeitet werden, müssen sie meist erst auf die richtige Länge gebracht werden. Genau dafür ist die GT1300S gemacht – zum schnellen, wiederholgenauen Ablängen von EPS- und Neoporblöcken sowie EPS-, Neopor- und XPS-Platten.
Der Heißdraht trennt das Material sauber und ohne Sägestaub. So erhalten Sie maßhaltige Zuschnitte – schnell, wiederholgenau und einsatzbereit für den nächsten Produktionsschritt.
Ob als vorgelagerte Station direkt im Blocklager oder eigenständig für die reine Materialvorbereitung: Die GT1300S bringt Ihr Material zuverlässig auf Maß.
Einen Styroporblock können Sie zwar auch auf Ihrer CNC-Heißdrahtschneidemaschine ablängen – doch das blockiert eine teure Maschine mit einer einfachen Aufgabe, die dann nicht für die eigentliche Produktion zur Verfügung steht.
Mit der GT1300S längen Sie den Block bereits im Lager auf Maß ab. So laufen Vorbereitung und Produktion parallel, die CNC-Schneidemaschine bleibt frei – das spart Zeit und reduziert die Produktionskosten.
Die GT1300S schneidet Blöcke mit einem vertikal geführten Schneiddraht in einer Auf- und Abbewegung. Der Schnitt wird per Knopfdruck ausgelöst.
Der Schneiddraht trennt in beide Richtungen: Steht der Draht unten, schneidet die Maschine nach oben; steht er oben, nach unten. So folgt Schnitt auf Schnitt ohne Leerweg.
Drahttemperatur und Schnittgeschwindigkeit sind jederzeit einstellbar und werden an das jeweilige Material angepasst. Typische Schnittgeschwindigkeiten liegen bei EPS und Neopor bei ca. 450–600 mm/min und bei XPS bei ca. 300–400 mm/min.

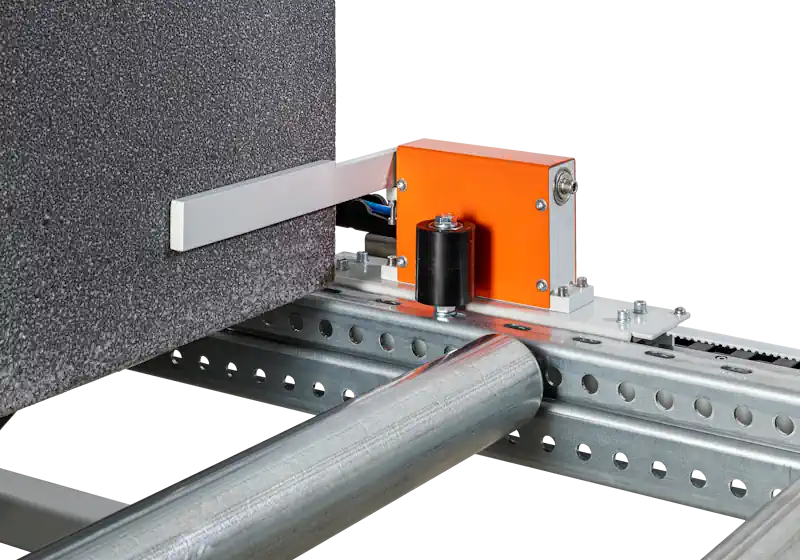

Die gewünschte Länge wird über den manuellen Längenanschlag eingestellt; optional übernimmt das CNC-Positioniersystem multiSTOP die automatische Positionierung.
Für die Standardausführung ist kein Computer erforderlich – die Bedienung ist auch ohne CNC-Erfahrung einfach möglich.
Die GT1300S arbeitet mit einem einzelnen, vertikal geführten Schneiddraht, der speziell für das Heißdrahtschneiden ausgelegt ist.
Die Drahtspannung erfolgt mechanisch über Federn, die die Längenänderung beim Erhitzen ausgleichen und den Draht straff halten.
Schneiddraht und Federn sind Verschleißteile und können bei Bedarf direkt bei cnc-multitool nachbestellt werden.
Die GT1300S ist technisch übersichtlich aufgebaut. Fragen zur Bedienung, Einstellung oder Fehlersuche können direkt mit unserem technischen Support geklärt werden.
Wichtige Komponenten sind gut zugänglich und können nach Rücksprache auch vom eigenen technischen Personal ausgetauscht werden.
Typische Verschleiß- und Ersatzteile wie Schneiddraht und Federn können direkt über cnc-multitool bezogen und bei Bedarf einfach ausgetauscht werden.
| Modell | GT1313S |
|---|---|
| Arbeitsbreite | 1.250 mm |
| Arbeitshöhe | 1.250 mm |
| Drahtlänge | 1.250 mm |
| Rollenbahnen | 2 × 2.500 mm |
| Max. Blocklänge | 2.500 mm, erweiterbar |
| Anzahl der Schneiddrähte | 1 |
| Stromversorgung | 110–220 VAC, 50–60 Hz |
| Maschinenabmessungen (L × B × H) | ca. 5.100 × 1.900 × 2.100 mm |
| Garantie | 12 Monate |
| Technisches Datenblatt | |
| Preis zzgl. MwSt. | 10.950,00 € |
| Anfrage |
Die GT1300S-Serie wird als betriebsbereit vorbereitete Heißdraht-Ablängmaschine geliefert. Schneideinheit, Rollenbahnen, Längenanschlag und Maschinensteuerung sind bereits enthalten.
Die GT1300S kann für unterschiedliche Produktionsabläufe mit zusätzlichen Komponenten erweitert werden.
Für häufig wechselnde Zuschnittlängen kann die GT1300S mit dem optionalen multiSTOP ausgestattet werden.
Das System automatisiert die Positionierung des Längenanschlags und reduziert das Risiko von Bedienfehlern bei wechselnden Längen.
Für die Verarbeitung längerer Blöcke können die serienmäßigen Rollenbahnen durch zusätzliche Rollenbahnelemente verlängert werden.
Optional kann die Ablängmaschine außerdem mit einer angetriebenen Rollenbahn ausgestattet werden. Dadurch wird das Bewegen großer oder schwerer Blöcke zur Schneideinheit erleichtert.
Schneiddraht und Spannfedern sind Verschleißteile und lassen sich bei Bedarf schnell und ohne Werkzeug wechseln.
Im normalen Betrieb hält der Draht sehr lange.
Ersatzdraht und passende Spannfedern erhalten Sie direkt bei cnc-multitool.
Die GT1300S ist für eine einfache Selbstmontage vorbereitet. Für den Aufbau sind keine besonderen technischen Vorkenntnisse erforderlich.
Vor Ort werden im Wesentlichen die Rollenbahnen montiert und ausgerichtet, der Längenanschlag eingerichtet und die Maschine elektrisch angeschlossen.
Anschließend werden Drahttemperatur und Schnittgeschwindigkeit eingestellt und ein erster Probeschnitt durchgeführt. Bei Fragen unterstützen wir per Telefon oder E-Mail.
Nein. Die GT1300S ist eine reine Ablängmaschine für gerade Trennschnitte. Konturen, Profile oder Formteile fertigen Sie mit unseren CNC-Heißdrahtschneidemaschinen.
Die GT1300S ist für thermisch schneidbare Schaumstoffe wie EPS, Neopor und XPS ausgelegt. Mineral- bzw. Steinwolle, PU, PUR oder PIR lassen sich nicht mit Heißdraht trennen; dafür sind unsere CNC-Kaltdraht- bzw. Fastwire-Maschinen vorgesehen.
Der vertikal geführte, beheizte Schneiddraht trennt das Material ohne mechanischen Druck. Dadurch entsteht ein gerader, gleichmäßiger Schnitt und – anders als beim Sägen – kein Sägestaub.
Das hängt von Material, Nutzung und eingestellter Drahttemperatur ab. Der Schneiddraht wird gewechselt, wenn die Schnittqualität nachlässt, der Draht sichtbar gealtert ist oder sich nicht mehr zuverlässig spannen lässt.
Ja. Der Schneiddraht kann vom Bediener selbst gewechselt und anschließend über die mechanische Drahtspannung wieder eingestellt werden.
Die GT1300S ist wartungsarm aufgebaut. Regelmäßig geprüft werden sollten insbesondere Schneiddraht, Drahtspannung, Rollenbahnen und die frei beweglichen Maschinenkomponenten.
Besuchen Sie uns für eine Vorführung der GT1300S in Ilmenau und sehen Sie, wie Blöcke und Platten mit dem vertikal geführten Schneiddraht auf Länge getrennt werden.
Gerne testen wir mit Ihnen Ihre eigenen EPS- oder Neoporblöcke und XPS-Platten direkt an der Maschine.
Vorführung anfragenErgänzen Sie Ihre GT1300S mit passenden Maschinen und Zubehör für die Materialvorbereitung und weitere Produktionsschritte.
