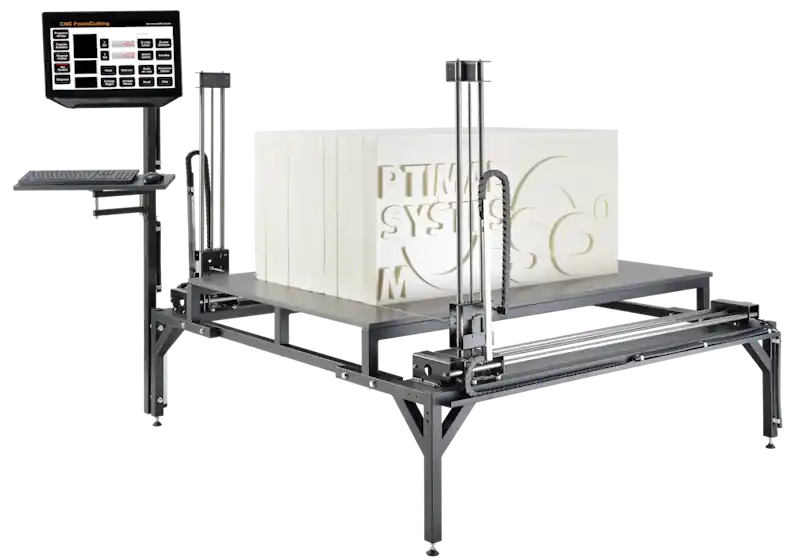

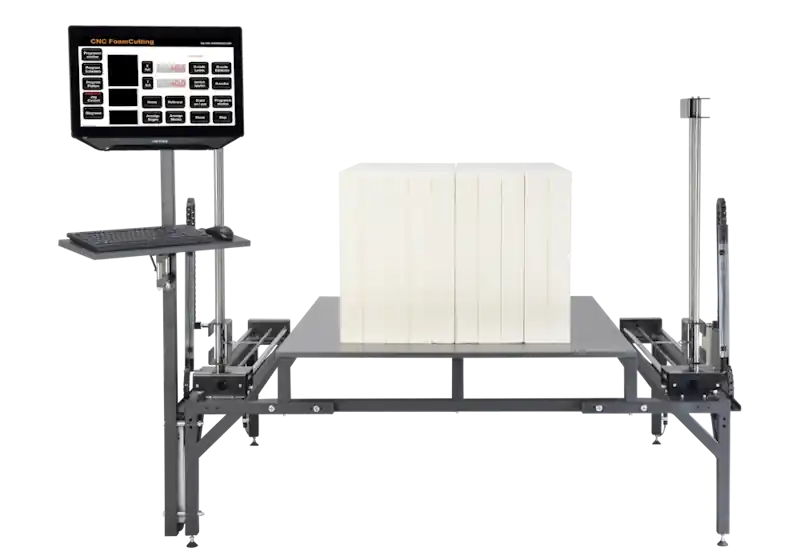

CUT1600S
für EPS-, XPS- und EPP-Platten
Kompakte 4-Achs-CNC-Heißdrahtschneidemaschinen für Platten und kleine Blöcke Gerade, konische und verschränkte Konturen mit einem Schneiddraht CNC-gesteuert schneiden.
bis 1.250 mm
Y: 600 mm
Kompakte 4-Achs-Technik für Platten und kleine Blöcke
Die CUT1600S Serie wurde für die CNC-gesteuerte Bearbeitung von EPS-, XPS- und EPP-Platten sowie kleineren Werkstücken und Blöcken entwickelt.
Vier CNC-Achsen ermöglichen sowohl parallele Schnitte als auch Schnitte, bei denen die beiden Seiten des Schneiddrahtes unabhängig voneinander verfahren werden.
Dadurch können neben geraden 2D-Konturen auch konische und verschränkte Konturen mit unterschiedlichen Geometrien auf beiden Werkstückseiten hergestellt werden.
Die Serie besteht aus zwei Ausführungen: der CUT1610S mit festem Maschinentisch und der CUT1610SV mit variablem Maschinentisch, variabler Drahtlänge und serienmäßiger Armabstützung.
Highlights
Produkt-Highlights
- 4 Achsen: vier CNC-gesteuerte Schneidachsen
- Flexibel: Achsen parallel oder unabhängig steuerbar
- Konturen: gerade, konische und verschränkte Schnitte
- Materialien: EPS-, XPS- und EPP-Platten
- Kompakt: für Platten und kleinere Werkstücke ausgelegt
Service-Highlights
- Geprüft: Montage, Einstellung und Funktionsprüfung in unserem Werk
- Vormontiert: Lieferung in transportoptimierten Baugruppen
- Support: technische Unterstützung per E-Mail und Telefon
- Schulung: online oder vor Ort möglich
- Inbetriebnahme: optional durch unseren Servicetechniker
Grundausstattung
- 4-Achs CNC-Heißdrahtschneidemaschine
- Einzeldraht-Schneidsystem
- Vier CNC-gesteuerte Achsen
- Maschinentisch mit Auflageplatte
- Mechanische Drahtspannung mit Federn
- Maschinensteuerung
Geeignete Materialien
EPS
EPS-Platten und kleinere Werkstücke für Profile, Verpackungen und leichte Bauteile.
XPS
XPS-Platten für Buchstaben, Logos, Modelle und Designobjekte.
EPP
EPP-Platten für Modellbau, Tragflächen von Drohnen und Modellflugzeugen sowie Verpackungen.
Typische Anwendungen
2D-Zuschnitte / Profile
Gerade Konturen und Profile aus EPS-, XPS- und EPP-Platten CNC-gesteuert schneiden.
4-Achs-Zuschnitte
Unterschiedliche Konturen auf beiden Werkstückseiten mit vier unabhängig steuerbaren CNC-Achsen schneiden.
Plattenzuschnitt
Einzelne Platten besäumen oder auf die gewünschte Dicke schneiden.
Ablängen
Platten und kleinere Werkstücke auf die benötigte Länge schneiden.
Was unsere Kunden produzieren

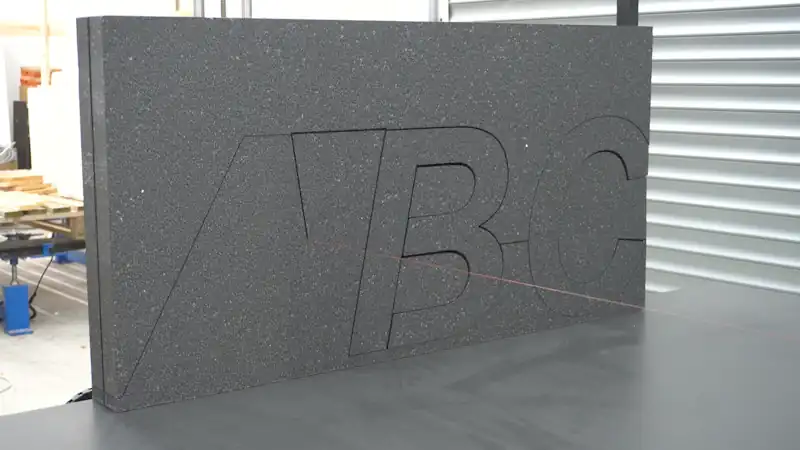

Buchstaben & Logos
Konturgeschnittene Buchstaben und Logos aus XPS.
Modelle
Modelle und individuelle Konturen aus EPS und XPS.
Tragflächen
4-Achs-geschnittene Tragflächen aus EPP.
Verpackungseinlagen
Konturgeschnittene Einlagen und Schutzteile.
Profile
Gerade und konturierte Profile aus Plattenmaterial.
Designobjekte
Freie Konturen und individuelle Designbauteile.
Prototypen
Einzelteile und Muster für Entwicklung und Bemusterung.
Kleinserien
Wiederholgenaue Zuschnitte für kleine Serien.
Wir schneiden XPS lieber auf drei kleinen CUT1610S als auf einer großen Maschine. So können wir flexibel und gleichzeitig größere Mengen produzieren.
Schilling Modellbau
Welche Maschine passt zu Ihrer Anwendung?

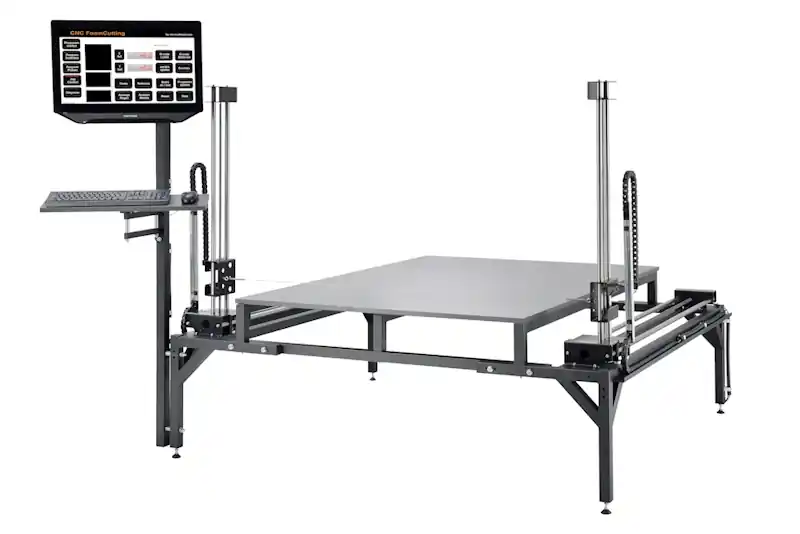

CUT1610S
Die CUT1610S besitzt einen festen Maschinentisch und eine feste Drahtlänge von 1.250 mm.
Sie ist die passende Wahl für gerade Zuschnitte, 2D-Konturen sowie normale konische und verschränkte 4-Achs-Schnitte.
Wenn überwiegend Werkstücke mit ähnlichen Abmessungen verarbeitet werden und keine extremen Verschränkungen erforderlich sind, bietet die CUT1610S eine kompakte und wirtschaftliche Lösung.
CUT1610SV
Die CUT1610SV verfügt über einen variablen Maschinentisch und eine variable Drahtlänge von 400 bis 1.250 mm.
Der entscheidende Vorteil zeigt sich bei kurzen Werkstücken mit starker Verschränkung, zum Beispiel bei Tragflächen. Je länger der freie Schneiddraht ist, desto größer wird bei stark unterschiedlichen Konturen der erforderliche Achsweg.
Bei kurzen Werkstücken und extremer Verschränkung kann deshalb eine Drahtlänge von 1.250 mm dazu führen, dass der vorhandene X-Verfahrweg nicht mehr ausreicht. Durch das Verkürzen der Drahtlänge kann die Geometrie wesentlich kompakter gefahren werden.
Zusätzlich ist eine möglichst kurze freie Drahtlänge beim Schneiden von XPS und EPP vorteilhaft. Besonders XPS reagiert empfindlich auf lange Drahtlängen, da diese zu Wellen und einer schlechteren Schnittqualität führen können.
Gewerbliche Fertigung
Die CUT1600S Serie ist für die CNC-gesteuerte Bearbeitung von Standard-Platten aus EPS, XPS und EPP bis 1.200 × 600 mm ausgelegt.
Mit den vier CNC-Achsen können sowohl 2D-Zuschnitte und Profile als auch 4-Achs-Zuschnitte mit unterschiedlichen Konturen auf beiden Werkstückseiten gefertigt werden. Neben Konturschnitten kann die Maschine auch für klassische Bearbeitungsschritte wie das Besäumen von Platten, das Schneiden auf die gewünschte Dicke und das Ablängen eingesetzt werden.
Die CUT1610S arbeitet mit einem festen Maschinentisch. Für höhere Flexibilität bei unterschiedlichen Werkstückbreiten steht die CUT1610SV mit variablem Maschinentisch, variabler Drahtlänge und serienmäßiger Armabstützung zur Verfügung.
Damit eignet sich die CUT1600S Serie für wiederkehrende, reproduzierbare Fertigungsaufgaben mit Standard-Platten und kleineren Werkstücken.
CUT1600S Serie – kompakte 4-Achs-CNC-Technik für EPS, XPS und EPP
Maschinenaufbau
Die CUT1600S Serie kombiniert eine kompakte Stahlkonstruktion mit vier CNC-gesteuerten Achsen und einem einzelnen Schneiddraht.
Die beiden Schneiddrahtseiten können parallel oder unabhängig voneinander verfahren werden. Dadurch lassen sich neben klassischen 2D-Konturen auch konische und verschränkte Geometrien schneiden.
Die CUT1610S besitzt einen festen Maschinentisch. Bei der CUT1610SV kann der Abstand der Maschinenseiten verändert und die Drahtlänge entsprechend an das Werkstück angepasst werden.

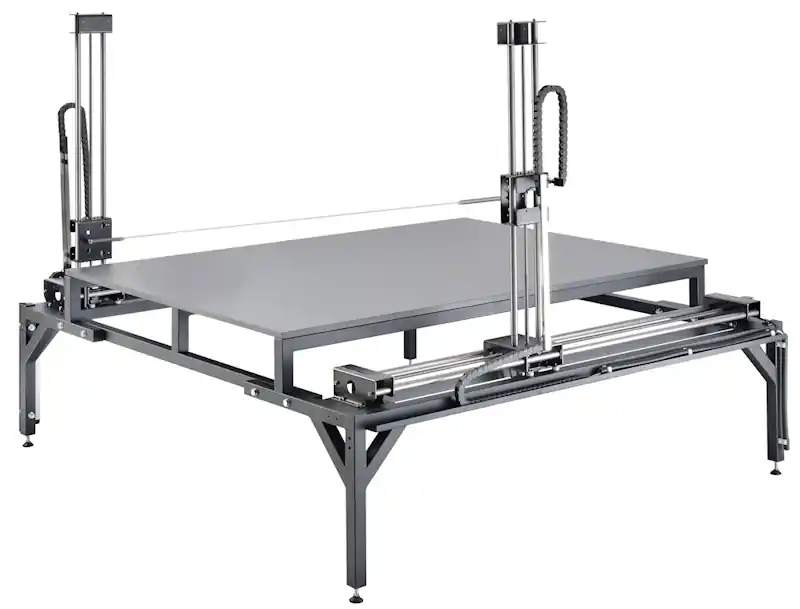

Vier unabhängig steuerbare CNC-Achsen
Die CUT1610S und CUT1610SV verfügen über vier CNC-gesteuerte Schneidachsen. Die beiden Seiten des Schneiddrahtes können parallel oder unabhängig voneinander verfahren werden.
Bei paralleler Bewegung entstehen klassische 2D-Konturen und gerade Zuschnitte. Durch die unabhängige Achsbewegung können unterschiedliche Konturen auf beiden Werkstückseiten miteinander verbunden werden.
Damit sind auch konische und verschränkte 4-Achs-Schnitte möglich.

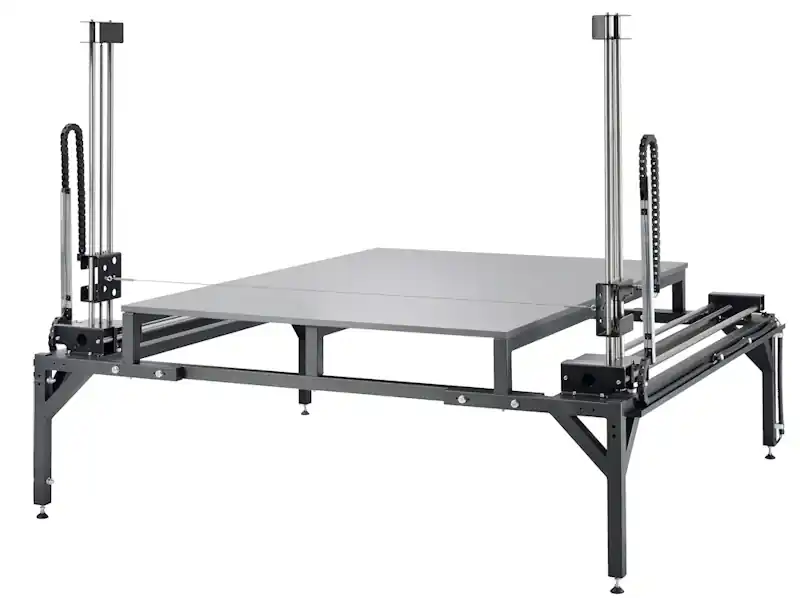

Fester Maschinentisch – CUT1610S
Die CUT1610S wird serienmäßig mit einem festen Maschinentisch mit Platte geliefert.
Der Tisch bildet eine definierte Auflagefläche für Platten und kleinere Werkstücke und ermöglicht eine einfache Positionierung des Materials im Arbeitsbereich der Maschine.
Die feste Maschinenbreite ergibt eine Schneiddrahtlänge von 1.250 mm.

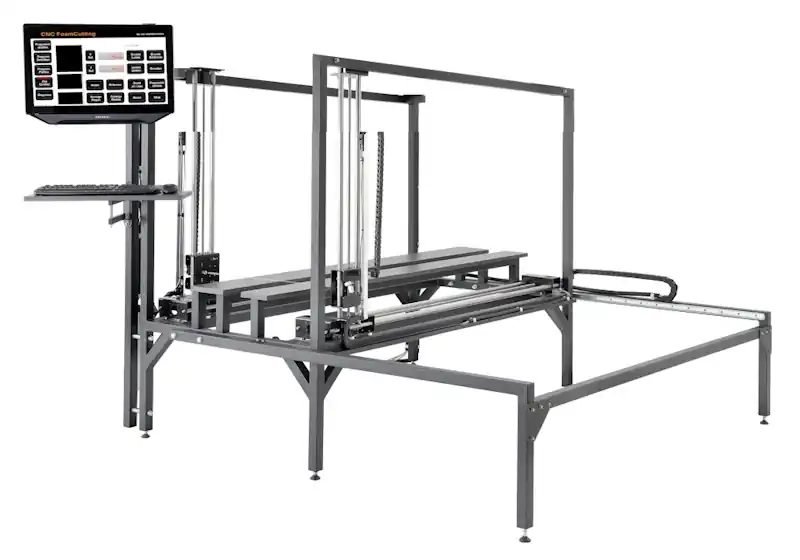

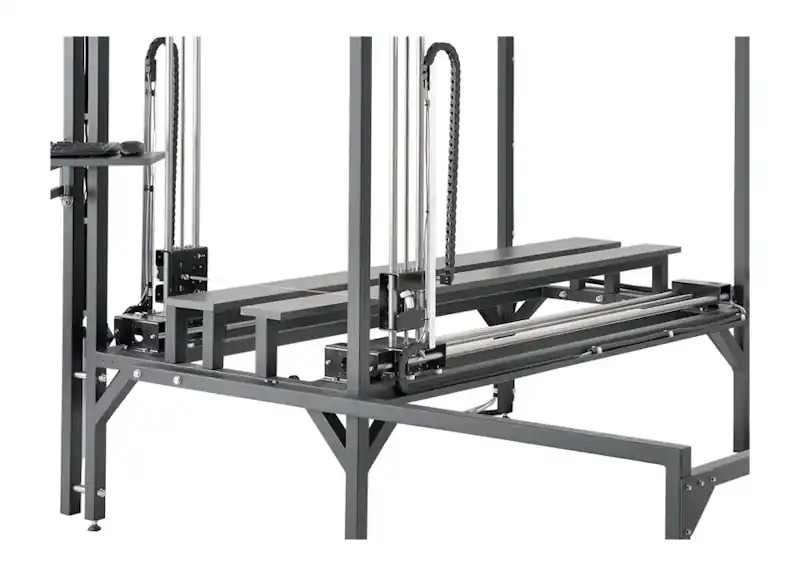

Variabler Maschinentisch – CUT1610SV
Die CUT1610SV wird serienmäßig mit einem variablen Maschinentisch geliefert.
Der Abstand zwischen den beiden Maschinenseiten kann verändert werden. Dadurch lässt sich die Schneiddrahtlänge flexibel zwischen 400 und 1.250 mm an unterschiedliche Werkstückbreiten und Schnittaufgaben anpassen.
Die CUT1610SV verfügt außerdem serienmäßig über eine Armabstützung.
Drahtaufnahme mit Federspannung
Der Schneiddraht wird über eine mechanische Federspannung zwischen den Schneidarmen gehalten.
Die Feder gleicht Längenänderungen des Drahtes während des Schneidvorgangs aus und hält ihn unter Spannung.
Der Schneiddraht kann ohne Werkzeug ein- und ausgehängt werden.
4-Achs CNC-Steuerung
Die Maschine wird über eine 4-Achs-CNC-Steuerung angesteuert.
In Verbindung mit dem USB-Softwarepaket werden die CNC-Schnittprogramme über einen Windows-PC an die Maschine übertragen und ausgeführt.
Mit der optionalen Relaybox kann der Schneiddraht zusätzlich direkt über die Maschinensoftware ein- und ausgeschaltet werden.
Ausstattung und Optionen
Für den Betrieb der CUT1610S und CUT1610SV werden ein Netzteil für den Schneiddraht und die Maschinensoftware benötigt. Darüber hinaus kann die Maschine mit zusätzlicher Ausstattung an den jeweiligen Arbeitsplatz und die Anwendung angepasst werden.
Netzteil mit automatischer Stromregelung
Das Netzteil versorgt den Schneiddraht mit der zum Schneiden erforderlichen elektrischen Leistung.
Die automatische Stromregelung passt die Stromzufuhr an und hält die Heizleistung des Schneiddrahtes auch bei Änderungen der Drahtlänge möglichst konstant.
Das Netzteil wird für den Betrieb der Maschine benötigt.

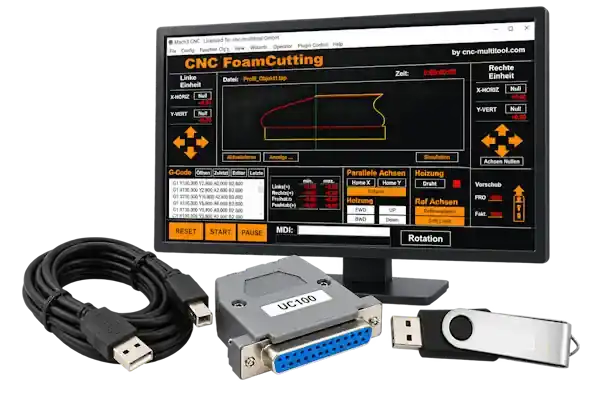

USB-Maschinen-Softwarepaket
Das USB-Softwarepaket verbindet den Windows-PC mit der CNC-Steuerung der Maschine und übernimmt die Ausführung der Schnittprogramme.
Das Paket umfasst die Mach3 Maschinensoftware und den USB-Controller. Die Softwareoberfläche ist für den Betrieb der 4-Achs-Heißdrahtschneidemaschine eingerichtet.
Relaybox
Die optionale Relaybox wird an die Maschinensteuerung angeschlossen und schaltet den Schneiddraht über einen Softwarebefehl automatisch ein und aus.
Dadurch kann das Ein- und Ausschalten des Schneiddrahtes direkt in den Programmablauf integriert werden.
Arbeitskonsole
Mit der optionalen Arbeitskonsole werden Monitor, Tastatur und Maus direkt an der Maschine positioniert.
Zusätzlich können Maschinensteuerung und Netzteil in die Arbeitskonsole integriert werden. Dadurch entsteht ein kompakter und aufgeräumter Maschinenarbeitsplatz.

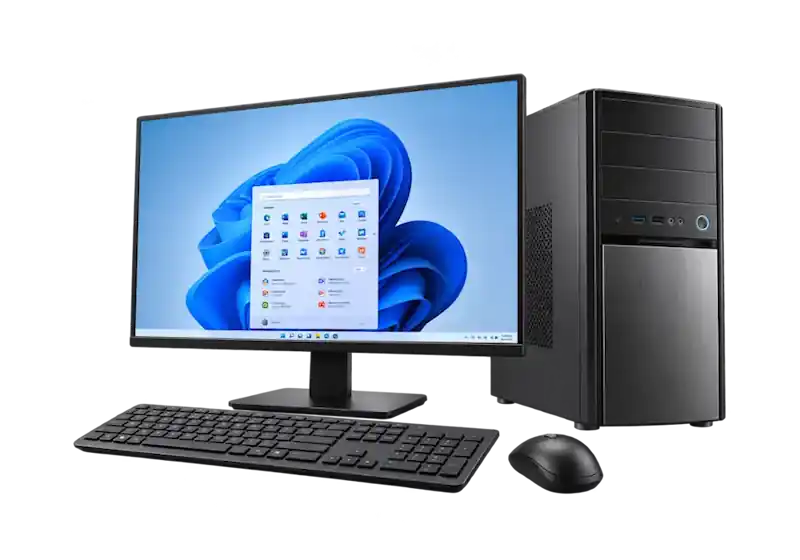

Computer-Paket
Optional liefern wir die CUT1600S Serie mit einem für den CNC-Betrieb vorbereiteten Windows-PC.
Das Paket umfasst Windows-PC, Monitor, Tastatur und Maus. Die benötigte Maschinensoftware wird von uns installiert und für die Maschine konfiguriert.

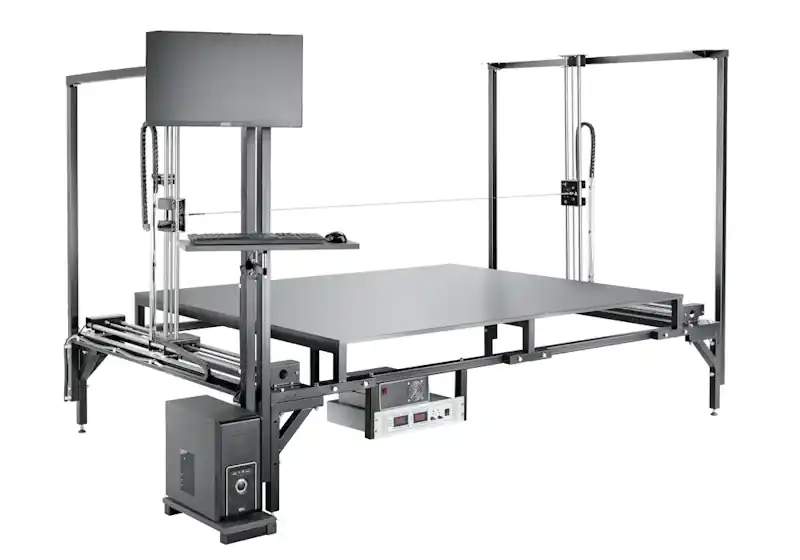

Armabstützung
Die Armabstützung stabilisiert die beiden Schneidarme zusätzlich und entlastet die Maschinenkonstruktion bei höherer Drahtvorspannung.
Sie ist insbesondere bei anspruchsvollen verschränkten 4-Achs-Schnitten sinnvoll.
Bei der CUT1610S ist die Armabstützung optional erhältlich. Bei der CUT1610SV gehört sie bereits zur Serienausstattung.
Einhausung mit Absauganschluss
Die CUT1610S kann mit einer geschlossenen Maschineneinhausung ausgestattet werden.
Die Einhausung umschließt den Arbeitsbereich und kann mit einem Absauganschluss kombiniert werden, über den entstehende Dämpfe gezielt aus dem Maschinenbereich abgeführt werden können.
Transparente Türen ermöglichen weiterhin eine gute Sicht auf den Schneidprozess und einen einfachen Zugang zum Arbeitsbereich.

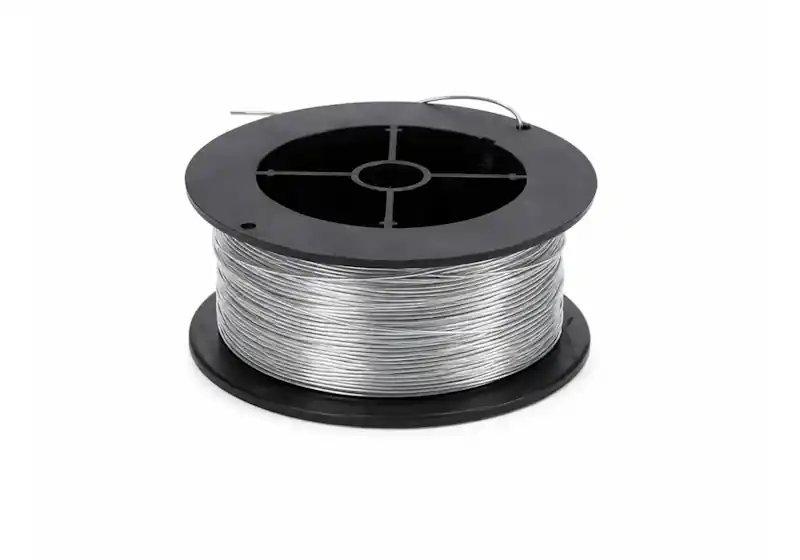

Schneiddraht und Federn
Schneiddraht ist ein Verbrauchsmaterial und kann bei Bedarf schnell und ohne Werkzeug gewechselt werden.
Der Draht kostet etwa 1 € pro Meter und hat im normalen Betrieb eine sehr lange Standzeit. Nach unserer Erfahrung verbrauchen viele CUT1610S-Kunden weniger als 100 Meter Schneiddraht pro Jahr.
Der Austausch dauert etwa 2 Minuten. Ersatzdraht und passende Federn sind als Zubehör erhältlich.
Erforderliche und ergänzende Ausstattung
Maschinenbetrieb
- Netzteil für den Schneiddraht
- Maschinensoftware
Computer & Bedienung
- Arbeitskonsole
- Computer-Paket
- Relaybox zum Ein- und Ausschalten des Schneiddrahts über die Software
Programmerstellung
- CAM-Software
- styroCAM optional erhältlich
Technische Daten
| Modell | CUT1610S | CUT1610SV |
|---|---|---|
| Verfahrweg vor/zurück (X) | 1.280 mm | 1.280 mm |
| Verfahrweg hoch/ runter (Y) | 600 mm | 600 mm |
| Drahtlänge | 1.250 mm | variabel, 400-1.250 mm |
| Max. Materialgröße (L × B × H) | 1.250 × 1.250 × 600 mm | 1.250 × 1.250 × 600 mm |
| Anzahl der Drähte | 1 | 1 |
| Anzahl der Achsen | 4 | 4 |
| Antriebsart | Spindelantrieb | Spindelantrieb |
| Verfahrgeschwindigkeit max. | 900 mm/min | 900 mm/min |
| Schnittgeschwindigkeit | 350–500 mm/min | 350–500 mm/min |
| Drahtdurchmesser | 0,35 mm | 0,35 mm |
| Variable Drahtlänge | nein | serienmäßig |
| Armabstützung | optional | serienmäßig |
| Stromversorgung | 110–220 VAC, 50–60 Hz | 110–220 VAC, 50–60 Hz |
| Leistungsaufnahme | ca. 300 W | ca. 300 W |
| Aufstellmaße (L × B × H) | ca. 1.800 × 1.900 × 1.550 mm | ca. 1.950 × 1.920 × 1.550 mm |
| Gewicht max. | 150 kg | 160 kg |
| Garantie | 12 Monate | 12 Monate |
| Preis zzgl. MwSt. | 6.950,00 € | 8.250,00 € |
| Anfrage | Anfrage |

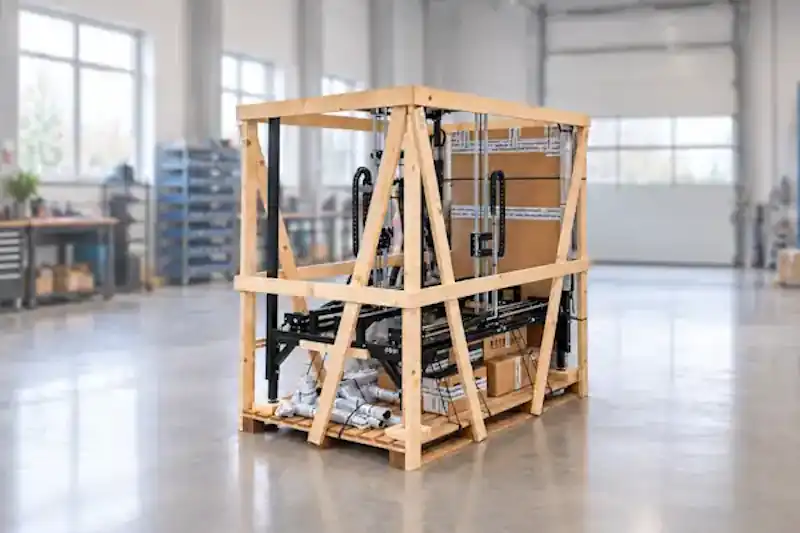

Lieferumfang
CUT1610S und CUT1610SV werden in unserem Werk montiert, eingestellt und funktionsgeprüft. Für den Transport werden die Maschinen in transportoptimierten Baugruppen geliefert. Vor Ort muss lediglich der Maschinentisch montiert, die Maschine ausgerichtet und die Elektronik angeschlossen werden.
Grundmaschine
- CUT1610S oder
CUT1610SV CNC-Schneidemaschine - 4-Achs CNC-Steuerung
- 1 Schneiddraht
- Federn zur Drahtspannung
- Betriebsanleitung
Ergänzende Ausstattung
- Netzteil für den Schneiddraht
- USB-Maschinen-Softwarepaket
- Relaybox
- Arbeitskonsole
- Computer-Paket
- CAM-Software
Montage & Inbetriebnahme
- Maschine im Werk montiert und geprüft
- Lieferung in transportoptimierten Baugruppen
- Einfache Montage am Aufstellort
Software
Die CUT1600S Serie ist nicht an eine bestimmte Zeichen- oder CAM-Software gebunden. Für die Erstellung von Konturen und Schnittprogrammen können vorhandene Vektor-, CAD- oder CAM-Lösungen weiterverwendet werden.
Der grundsätzliche Ablauf ist einfach: Zeichnung erstellen, Schnittprogramm erzeugen, ISO-G-Code in die Maschinensoftware laden und den Schnitt auf der Maschine ausführen.

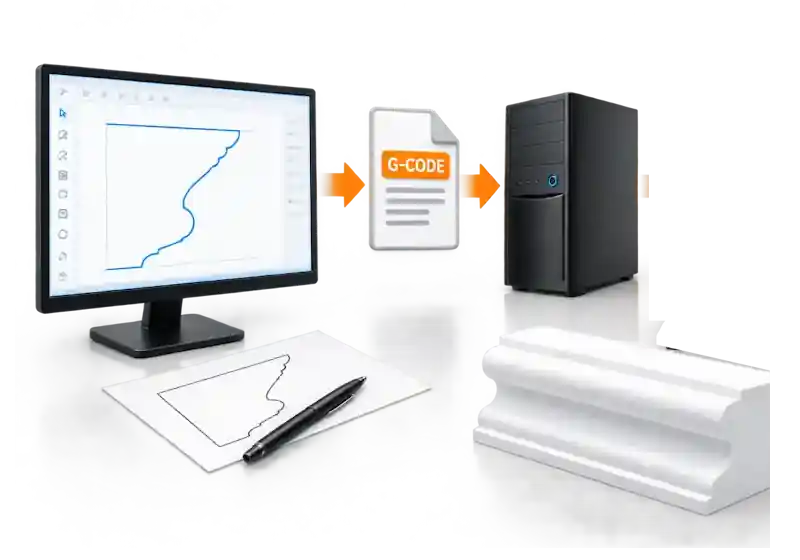

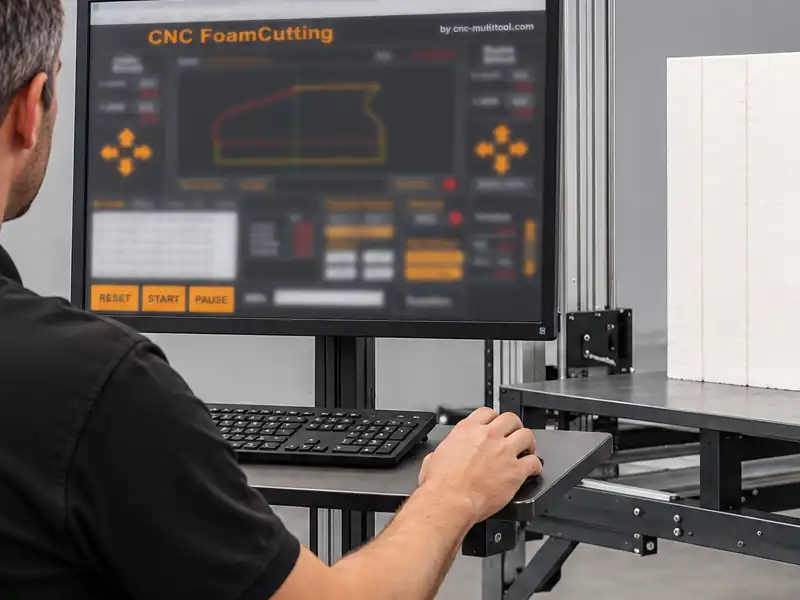

Vom Entwurf zum fertigen Zuschnitt
Der typische Arbeitsablauf besteht aus vier Schritten.
1. Zeichnen: Die gewünschte Kontur wird in einer Vektor- oder CAD-Software erstellt oder aus einer vorhandenen Zeichnung übernommen.
2. CAM / G-Code: Die Zeichnung wird in styroCAM oder einer anderen geeigneten CAM-Software in ein CNC-Schnittprogramm umgewandelt.
3. Maschinensteuerung: Das fertige ISO-G-Code-Programm wird in die Maschinensoftware geladen und an die CNC-Steuerung der Maschine übertragen.
4. Schneiden: Die Maschine fährt das Schnittprogramm mit ihren vier CNC-Achsen ab. Mit der optionalen Relaybox kann der Schneiddraht automatisch über einen Softwarebefehl ein- und ausgeschaltet werden.

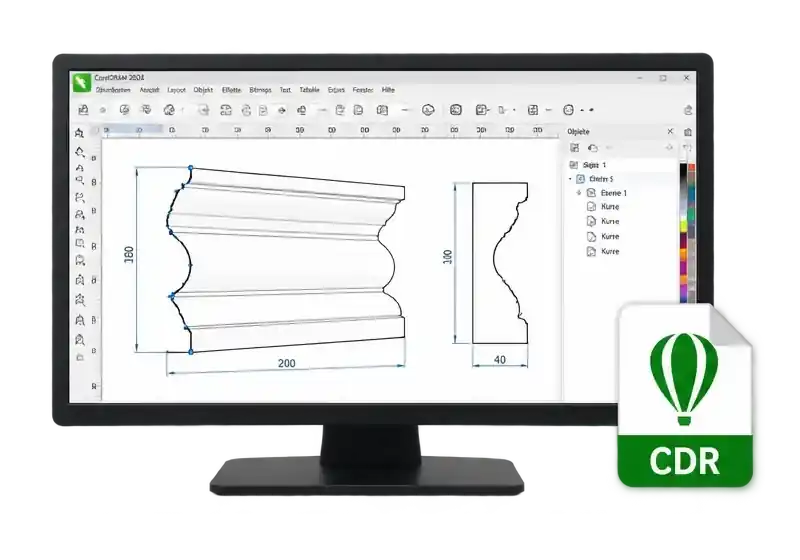

Vektorsoftware
Für freie 2D-Konturen kann jede geeignete Vektorsoftware verwendet werden.
Damit lassen sich Konturen, Profile, Buchstaben und andere freie Geometrien erstellen und für die weitere Verarbeitung exportieren.
Als Vektorsoftware empfehlen wir CorelDRAW. Geeignete Datenformate für die Weiterverarbeitung sind beispielsweise DXF und PLT.

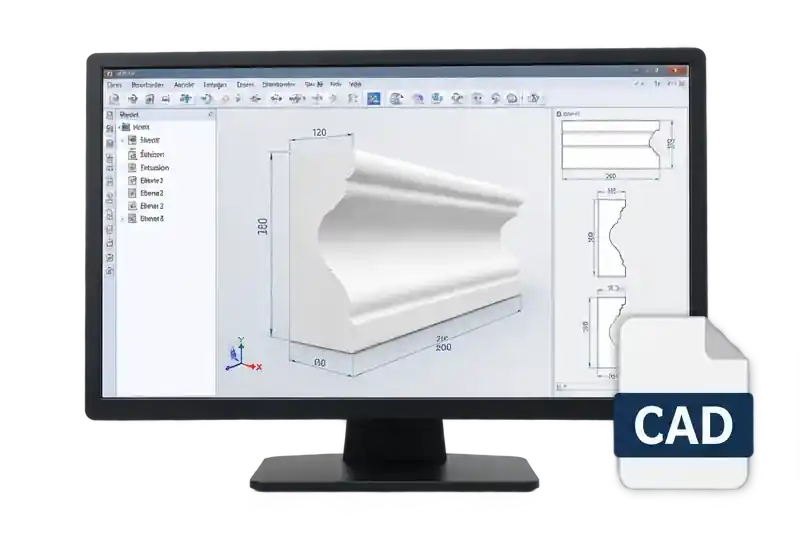

CAD-Software
Für maßhaltige technische Zeichnungen und eigene Geometrien kann jede geeignete 2D- oder 3D-CAD-Software verwendet werden.
Die CAD-Daten werden anschließend an die CAM-Software übergeben und dort in ein Schnittprogramm für die Maschine umgewandelt.
Dadurch kann vorhandene CAD-Software im Unternehmen weiterverwendet werden.

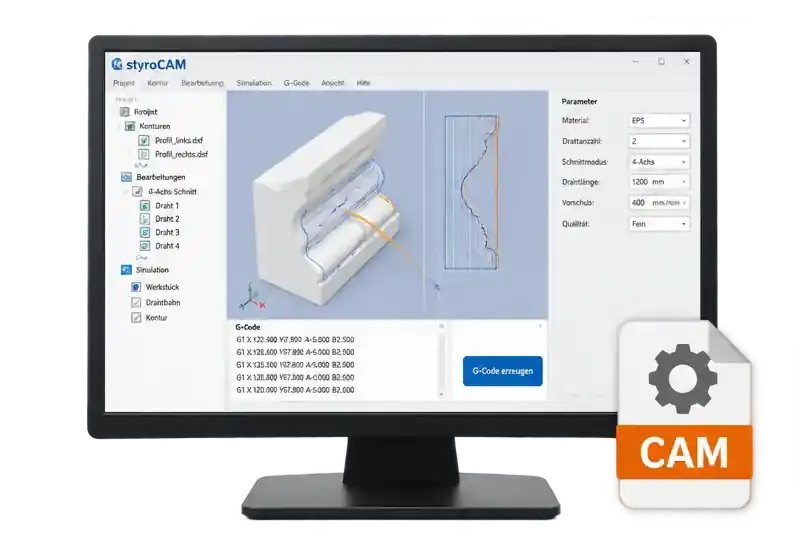

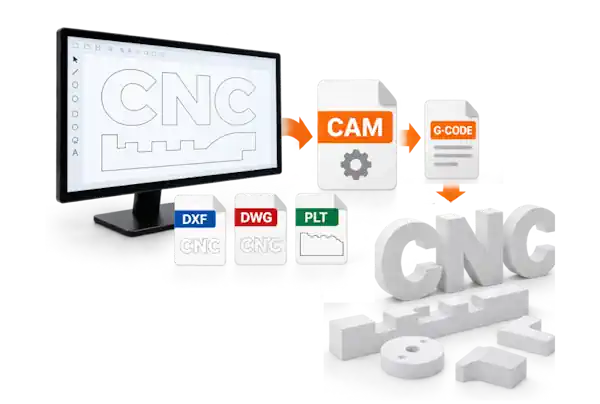

styroCAM
styroCAM ist unsere CAM-Software zur Erstellung der CNC-Schnittprogramme für die CUT1600S Serie.
Die Software übernimmt die Konturdaten und berechnet daraus die Maschinenbewegungen für den Schneiddraht.
- Import von DXF-, DWG- und PLT-Dateien
- Berechnung von 2D-Konturen
- Berechnung von 4-Achs-Schnitten
- Ausgabe als ISO-G-Code
- Direkter Workflow von der Zeichnung zum Maschinenprogramm
styroCAM ist optional. CUT1610S und CUT1610SV können auch mit anderen geeigneten CAM-Lösungen betrieben werden.

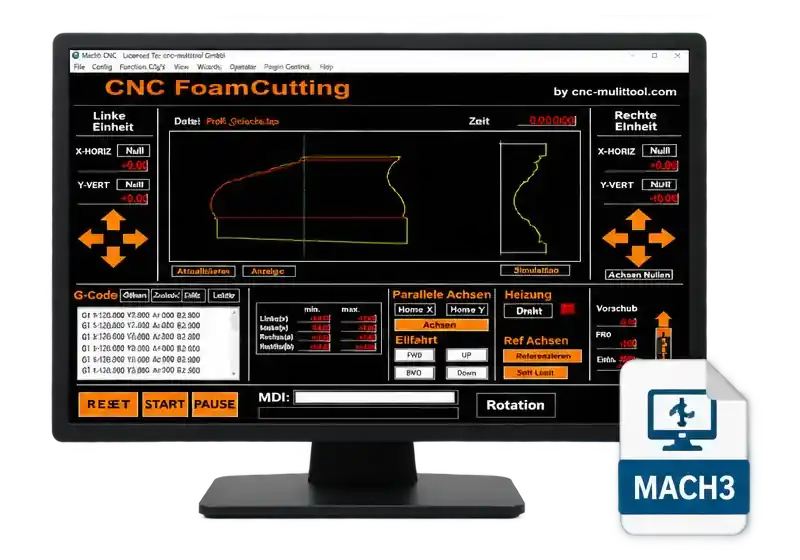

Maschinensoftware
Die Maschinensoftware übernimmt die Ausführung der fertigen CNC-Schnittprogramme.
Das zuvor erstellte ISO-G-Code-Programm wird in die Maschinensoftware geladen und von dort über den USB-Controller an die 4-Achs-CNC-Steuerung der Maschine übertragen.
Standardmäßig liefern wir hierfür Mach3 mit einer für die CUT1600S Serie eingerichteten Bedienoberfläche.
Häufige Fragen
Welche Materialien kann die CUT1600S schneiden – und welche nicht?
Geeignet sind thermisch schneidbare Schäume wie EPS, XPS und EPP. EPP kann bis zu einem Raumgewicht von etwa 40 kg/m³ verarbeitet werden.
Nicht schmelzbare Dämmstoffe wie Steinwolle, PIR oder PUR lassen sich mit Heißdraht nicht schneiden. Dafür ist die CNC-Kaltdraht-Serie (FW) vorgesehen.
Lässt sich EPP sauber schneiden?
Ja. EPP lässt sich mit Heißdraht schneiden, sofern das Material dafür geeignet ist. Bei der CUT1600S Serie ist EPP bis etwa 40 kg/m³ vorgesehen.
Für eine gute Schnittqualität sollte die freie Drahtlänge möglichst kurz und an die Werkstückbreite angepasst sein. Die optimalen Schnittparameter hängen vom jeweiligen EPP-Material ab.
Was ist der Unterschied zwischen CUT1610S und CUT1610SV?
Die CUT1610S besitzt einen festen Maschinentisch und eine feste Drahtlänge von 1.250 mm. Die Armabstützung ist optional erhältlich.
Bei der CUT1610SV ist der Maschinentisch variabel und die Drahtlänge kann zwischen 400 und 1.250 mm eingestellt werden. Die Armabstützung gehört bei diesem Modell zur Serienausstattung.
Wie groß dürfen Werkstücke und Blöcke sein?
Die maximalen Materialmaße betragen etwa 1.250 × 1.250 × 600 mm (L × B × H).
Die CUT1600S Serie ist damit für Platten, kleinere Werkstücke und kleine Blöcke ausgelegt.
Welche Konturen sind mit vier Achsen möglich?
Bei paralleler Bewegung der vier CNC-Achsen können gerade 2D-Konturen, Profile und Zuschnitte hergestellt werden.
Werden die beiden Seiten des Schneiddrahtes unabhängig voneinander verfahren, sind auch konische und verschränkte Schnitte mit unterschiedlichen Geometrien auf beiden Werkstückseiten möglich.
Bin ich an die Software gebunden?
Nein. CUT1610S und CUT1610SV sind nicht an eine bestimmte Vektor-, CAD- oder CAM-Software gebunden.
Für die Programmerstellung kann styroCAM oder eine andere geeignete CAM-Software verwendet werden. Die erzeugten CNC-Schnittprogramme werden anschließend über die Maschinensoftware ausgeführt.
Kann ich eigene Zeichnungen verwenden?
Ja. Eigene Zeichnungen können in einer Vektor- oder CAD-Software erstellt und anschließend mit einer geeigneten CAM-Software in ein CNC-Schnittprogramm umgewandelt werden.
styroCAM verarbeitet unter anderem DXF-, DWG- und PLT-Dateien und erzeugt daraus ISO-G-Code für die Maschine.
Wie wird die Schnittqualität konstant gehalten?
Die Netzteile verfügen über eine automatische Stromregelung. Sie regelt die Stromzufuhr zum Schneiddraht und gleicht unter anderem Änderungen der Drahtlänge und Schwankungen der Netzspannung aus.
Dadurch bleibt die Heizleistung des Schneiddrahtes während des Schneidbetriebs möglichst konstant.
Welchen Stromanschluss benötigt die Maschine?
CUT1610S und CUT1610SV können mit 110–220 VAC, 50–60 Hz betrieben werden. Die Leistungsaufnahme beträgt etwa 300 W.
Brauche ich eine Absaugung?
In normal belüfteten Räumen ist für den Betrieb der CUT1600S Serie in der Regel keine separate Absauganlage erforderlich.
Je nach verarbeitetem Material, Produktionsumfang und den örtlichen Gegebenheiten kann eine zusätzliche Belüftung oder Absaugung sinnvoll oder erforderlich sein.
Für die CUT1610S ist eine Maschineneinhausung mit Absauganschluss erhältlich. Damit können entstehende Dämpfe gezielt aus dem Arbeitsbereich abgeführt werden.
Die jeweils geltenden lokalen Vorschriften zu Arbeitsschutz, Umwelt und Gebäuden sind zu beachten.
Wie oft muss der Schneiddraht gewechselt werden und was kostet das?
Der Schneiddraht ist ein Verbrauchsmaterial, besitzt im normalen Betrieb jedoch eine sehr lange Standzeit.
Der Draht kostet etwa 1,00 € pro Meter und kann in wenigen Minuten gewechselt werden. Nach unserer Erfahrung verbrauchen viele Kunden deutlich weniger als 100 Meter Schneiddraht pro Jahr.
Was gehört zum Lieferumfang und wie läuft der Aufbau?
CUT1610S und CUT1610SV werden in unserem Werk montiert, eingestellt und funktionsgeprüft.

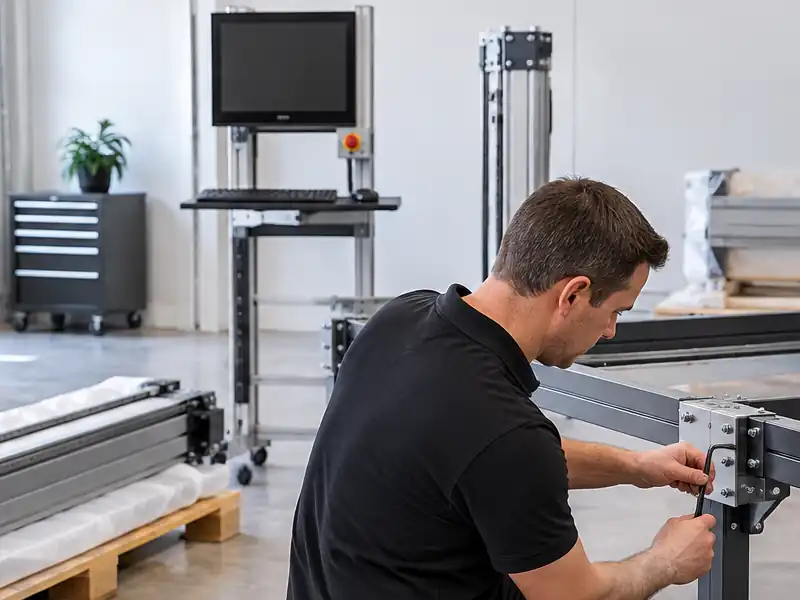

Für den Transport werden die Maschinen in transportoptimierten Baugruppen verpackt und auf einer Einwegpalette geliefert. Vor Ort müssen lediglich der Maschinentisch montiert, die Maschine ausgerichtet und die Elektronik angeschlossen werden.
Welche Garantie gibt es?
Auf CUT1610S und CUT1610SV gewähren wir 12 Monate Garantie.
CUT1600S Serie live erleben
Besuchen Sie uns für eine Vorführung der CUT1600S Serie in Ilmenau. Gerne zeigen wir Ihnen die Maschine im Einsatz und erklären die Unterschiede zwischen CUT1610S und CUT1610SV.
Auf Wunsch können wir eigene Materialien, Zeichnungen oder Schnittkonturen testen und gemeinsam die passende Maschinenkonfiguration bestimmen.
Wir beraten Sie außerdem zur erforderlichen Steuerungs-, Computer- und CAM-Ausstattung.
Kontakt
Beratung
persönlich und
kompetent
Testen
Maschinen live
erleben
Planung
Individuelle Lösung
für Ihre Produktion.
Begleitung
auch nach dem Kauf
für Sie da
