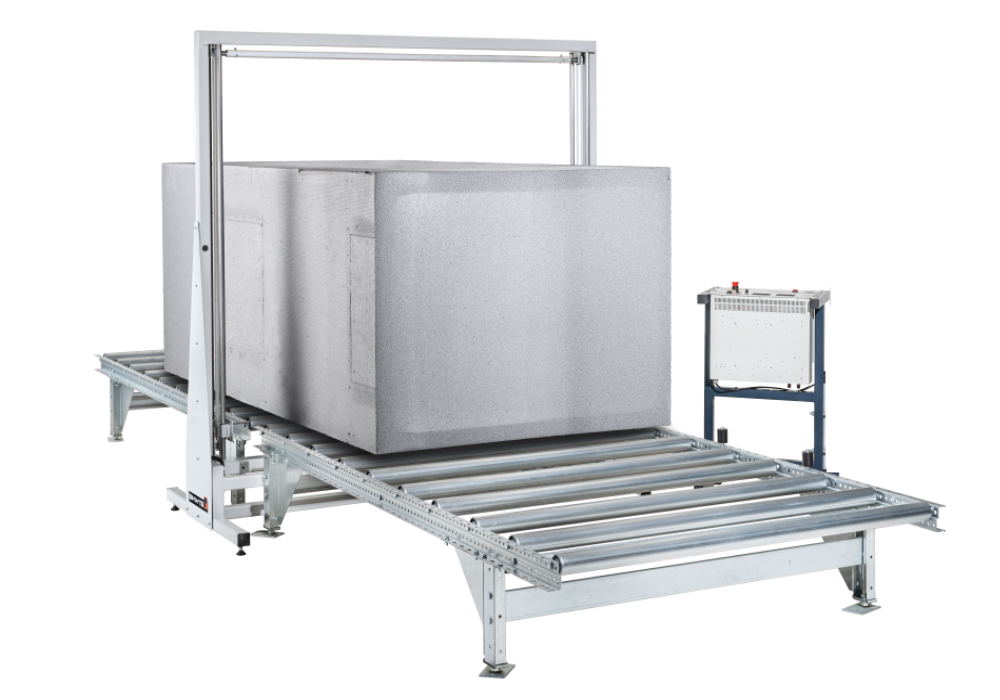

GT1313S
Guillotine-Schneidstation
für Blöcke und Platten
Für Standard-EPS- und Neoporblöcke sowie Dämmstoffplatten
ab 10.950,00 €*
GT1313S:
Blöcke und Platten für die weitere Produktion vorbereiten
Die GT1313S ist eine Heißdraht-Guillotine-Schneidstation zum Ablängen und Vorbereiten von Standard-EPS- und Neoporblöcken sowie EPS-, Neopor- und XPS-Platten für nachfolgende Produktionsprozesse.
Typische Anwendungen sind die Vorbereitung von Blöcken für die Gefälleplattenproduktion oder für die weitere Verarbeitung zu Rollladenkastenprofilen und anderen EPS- oder Neoporprodukten.
Das Material wird über eine Rollenbahn zur Schneidposition geführt und mit einem vertikal geführten Schneiddraht auf die benötigte Länge getrennt.
Die GT1313S ist serienmäßig mit einem manuellen Längenanschlag ausgestattet.
Optional kann die Maschine mit dem CNC-gesteuerten Längenpositioniersystem multiSTOP sowie einem Computer zur Bedienung ausgestattet werden.
Produkt-Highlights
- Einfach: direkte Bedienung ohne Computer
- Flexibel: für Standard-EPS- und Neoporblöcke sowie EPS-, Neopor- und XPS-Platten
- Praktisch: Rollenbahnen für einfache Materialzuführung und -entnahme
- Reproduzierbar: definierte Längen über den manuellen Längenanschlag einstellen
- Erweiterbar: optional mit CNC-Längenpositioniersystem multiSTOP
- Anpassbar: längere Rollenbahnen für größere Materiallängen möglich
Service-Highlights
- Geprüft: Montage, Einstellung und Funktionsprüfung in unserem Werk
- Vormontiert: Lieferung in transportoptimierten Baugruppen
- Support: technische Unterstützung per E-Mail und Telefon
- Schulung: online oder vor Ort möglich
- Inbetriebnahme: optional durch unseren Servicetechniker
Grundausstattung
- GT1313S EPS-Guillotine-Schneideeinheit
- Zwei Rollenbahnen
- Manueller Längenanschlag
- Maschinensteuerung
- Netzteil für den Schneiddraht
- Bedienpult
»Mit der GT1313S können wir unsere Blöcke und Profile schnell
und unkompliziert auf Knopfdruck ablängen.«
Rolladentechnik Knirpser (Leiter Produktion)
Gewerbliche Produktion
Die GT1313S wurde für Unternehmen entwickelt, die Standard-EPS- und Neoporblöcke sowie EPS-, Neopor- und XPS-Platten regelmäßig auf definierte Längen ablängen und diesen Arbeitsschritt reproduzierbar und effizient organisieren möchten.
Der Bediener stellt das gewünschte Längenmaß über einen manuellen Längenanschlag ein, schiebt das Material über die Rollenbahn gegen den Anschlag und startet anschließend den Schneidvorgang direkt über einen Knopf am Bedienpult. Für häufig wechselnde Zuschnittlängen kann die Maschine optional mit dem CNC-gesteuerten Längenpositioniersystem multiSTOP ausgestattet werden. In Verbindung mit einem Bediencomputer werden Positionierung, Schneidvorgang und Schnittgeschwindigkeit über die Maschinensteuerung ausgeführt.
Durch die Kombination aus Schneideeinheit, Rollenbahnen und manuellem Längenanschlag entsteht bereits in der Grundausstattung ein kompletter Arbeitsplatz für wiederkehrende Ablängarbeiten. Mit multiSTOP lässt sich die Maschine bei Bedarf für automatisierte Längenpositionierungen erweitern.

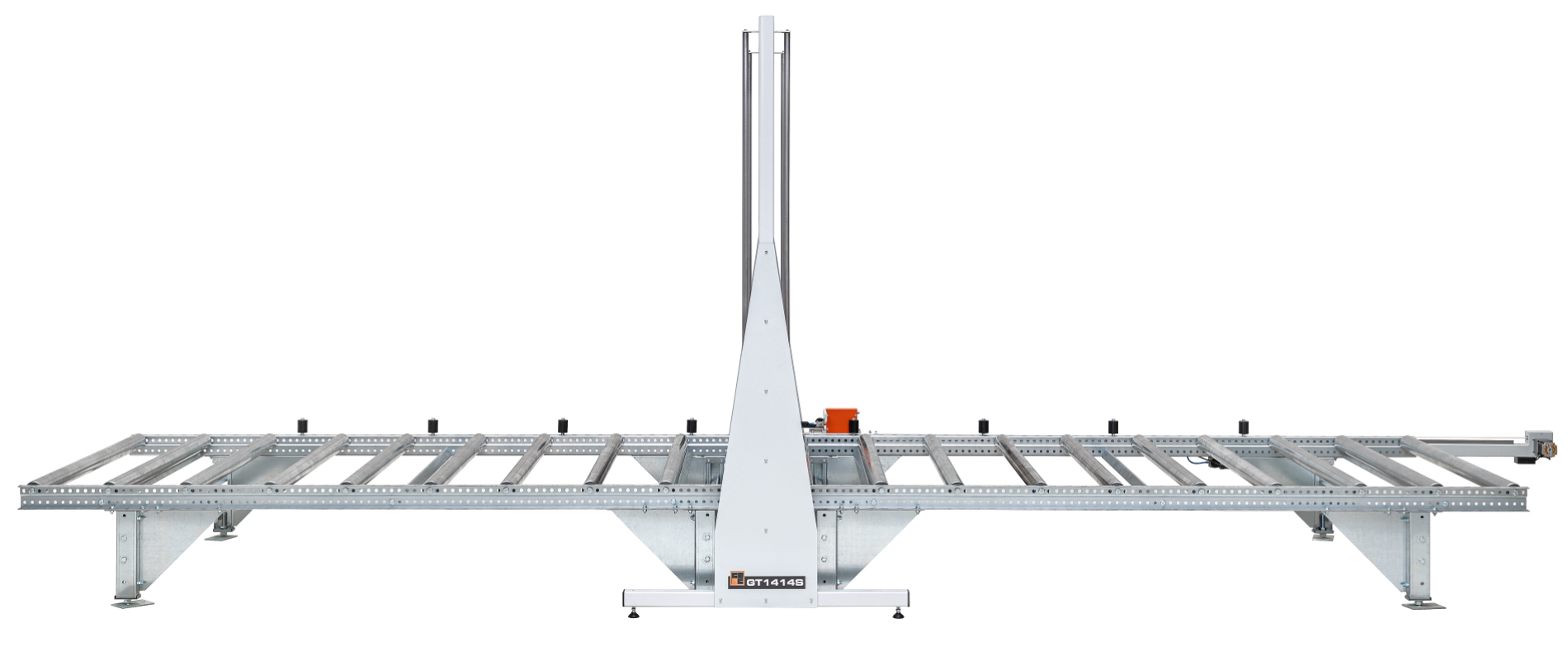

GT1313S - Guillotine-Schneidstation zum Ablängen und Vorbereiten von Blöcken und Platten
GT-Serie - Merkmale

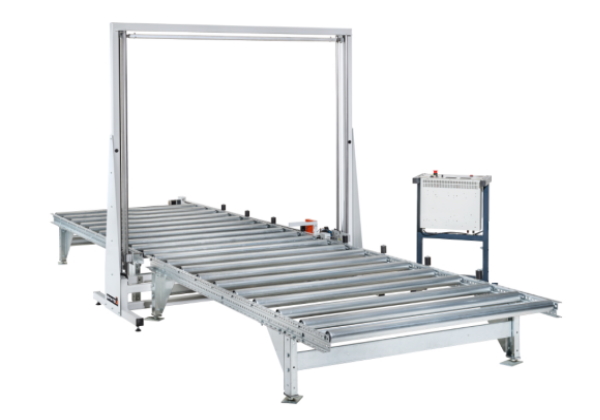

Die GT1313S kombiniert eine robuste EPS-Guillotine-Schneidmaschine mit Rollenbahnen für die Materialzuführung und -entnahme sowie einem manuellen Längenanschlag.
Der Schneidvorgang erfolgt mit einem vertikal geführten Schneiddraht. Schnittgeschwindigkeit und Drahttemperatur werden direkt am Bedienpult eingestellt. Für Anwendungen mit häufig wechselnden Zuschnittlängen kann die GT1313S optional mit dem CNC-gesteuerten Längenpositioniersystem multiSTOP und einem Bediencomputer erweitert werden.

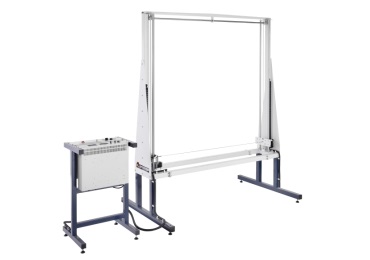

Schneideeinheit
Das Herzstück der GT1313S ist die Schneideeinheit. Sie ist für das Ablängen von Standard-EPS- und Neoporblöcken sowie EPS-, Neopor- und XPS-Platten mit einem einzelnen Schneiddraht ausgelegt.
Die Schneideeinheit verfügt über eine Durchlasshöhe von 1.300 mm und eine Schneiddrahtlänge von 1.300 mm. Damit können EPS- und Neoporblöcke bis zu einer Querschnittsgröße von etwa 1.250 × 1.250 mm verarbeitet werden.
Der Schneiddraht wird während des Schneidvorgangs vertikal durch das Material geführt. Die mechanische Drahtspannung sorgt dabei für eine gleichmäßige Führung des Schneiddrahtes.
Schnittgeschwindigkeit und Drahttemperatur können entsprechend der Materialeigenschaften am Bedienpult eingestellt werden.

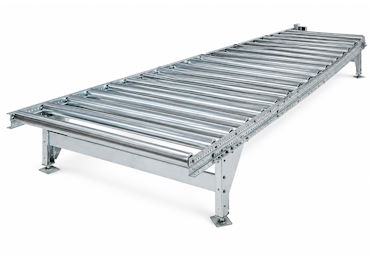

Rollenbahnen und Materialführung
Die GT1313S ist mit zwei Rollenbahnen für die einfache Materialzuführung und -entnahme ausgestattet. Auch große EPS- und Neoporblöcke können dadurch mit geringem Kraftaufwand zur Schneideeinheit bewegt werden.
Das Material wird über die Rollenbahn bis zum eingestellten Längenanschlag geschoben und dort für den Schnitt positioniert.
Die Länge der Rollenbahnen kann entsprechend den zu verarbeitenden Materiallängen und den betrieblichen Anforderungen angepasst werden.
Manueller Längenanschlag
Die GT1313S ist serienmäßig mit einem manuellen Längenanschlag ausgestattet.
Der Bediener stellt das gewünschte Längenmaß am Anschlag ein und schiebt das Material anschließend über die Rollenbahn bis zum Anschlag.
Der Schneidvorgang wird direkt über einen Knopf am Bedienpult gestartet. Schnittgeschwindigkeit und Drahttemperatur werden ebenfalls am Bedienpult eingestellt.
Für den Betrieb der GT1313S ist kein Computer erforderlich.
Optionale Erweiterungen
Die GT1313S kann je nach Anwendung mit dem CNC-gesteuerten Längenpositioniersystem multiSTOP und einem Bediencomputer mit Touchscreen erweitert werden.
Damit eignet sich die Maschine insbesondere für Produktionsabläufe mit häufig wechselnden Zuschnittlängen und einer automatischen Längenpositionierung.

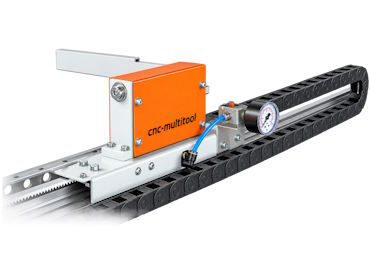

Automatisches Längenpositioniersystem multiSTOP
Mit dem optionalen multiSTOP wird der manuelle Längenanschlag durch ein CNC-gesteuertes Längenpositioniersystem ersetzt.
Die gewünschte Zuschnittlänge wird über den Bediencomputer eingegeben. Der multiSTOP fährt anschließend automatisch auf die vorgegebene Position. Der Bediener schiebt das Material über die Rollenbahn bis zum Anschlag.
Positionierung, Schneidvorgang und Schnittgeschwindigkeit werden über den Computer gesteuert. Dadurch können insbesondere häufig wechselnde Zuschnittlängen schnell und reproduzierbar bearbeitet werden.
Bediencomputer mit Touchscreen
Für die Bedienung des optionalen multiSTOP kann die GT1313S mit einem Bediencomputer mit Touchscreen ausgestattet werden.
Über die Bedienoberfläche werden die gewünschten Zuschnittlängen eingegeben, der Längenanschlag positioniert sowie Schneidvorgang und Schnittgeschwindigkeit gesteuert.
Computer und Software werden vorkonfiguriert und auf die Maschinensteuerung abgestimmt geliefert.
Technische Daten
Lieferumfang
Die GT1313S wird in unserem Werk montiert, eingestellt und vollständig funktionsgeprüft. Für den Transport wird die Maschine in transportoptimierten Baugruppen geliefert.
Die Maschine wird in der Grundausstattung mit Schneideeinheit, zwei Rollenbahnen, manuellem Längenanschlag und Bedienpult geliefert. Maschinensteuerung und Netzteil für den Schneiddraht sind vollständig integriert.
Schneideeinheit
Rollenbahnen
Manueller Längenanschlag
Bedienpult
Lieferumfang
- GT1313S EPS-Guillotine-Schneideeinheit
- Zwei Rollenbahnen, jeweils 2.500 mm
- Manueller Längenanschlag
- Bedienpult
- Maschinensteuerung
- Netzteil für Schneiddraht
- Schneiddraht und Federn
- Betriebsanleitung
- 12 Monate Garantie
Montage & Inbetriebnahme
- Maschine im Werk montiert und geprüft
- Lieferung in transportoptimierten Baugruppen
- Einfache Montage am Aufstellort
- Inbetriebnahme optional durch unseren Servicetechniker
Optionale Erweiterungen
- CNC-Längenpositioniersystem multiSTOP
- Bediencomputer mit Touchscreen
- Zusätzliche oder verlängerte Rollenbahnen
- Schneiddrähte und Federn als Ersatz- und Verschleißteile
Typische Anwendungen
EPS- und Neoporblöcke
Standardblöcke auf die benötigte Länge für nachfolgende Produktionsschritte ablängen.
Dämmstoffplatten
EPS-, Neopor- und XPS-Platten auf definierte Längen zuschneiden.
Gefälleplattenproduktion
EPS- und Neoporblöcke auf die benötigte Ausgangslänge für die weitere Verarbeitung vorbereiten.
Rollladenkastenproduktion
Blöcke auf passende Ausgangslängen für die nachfolgende Profilproduktion ablängen.
GT1313S live erleben
Besuchen Sie uns für eine Vorführung der GT1313S in Ilmenau. Gerne zeigen wir Ihnen die Guillotine-Schneidstation im Einsatz und beantworten Ihre Fragen direkt an der Maschine.
Sie möchten vorab klären, ob die GT1313S zu Ihrer Anwendung passt? Teilen Sie uns einfach mit, welche Blöcke oder Platten Sie ablängen möchten und welche Materiallängen Sie verarbeiten.
Bei Bedarf konfigurieren wir die Maschine auch mit dem optionalen CNC-Längenpositioniersystem multiSTOP und Bediencomputer.
